[카스스케일]AD-4324/ 인디케이터 / 에이엔디 / AND

AD-4324/ 인디케이터 / 에이엔디 / AND



품질 및 출하관리, 작업의 효율화에 최적이며

체크스케일 시스템의 구축이 간단한

AND사의 인디케이터(Check Scale Indicator) AD-4324를 소개합니다.

​

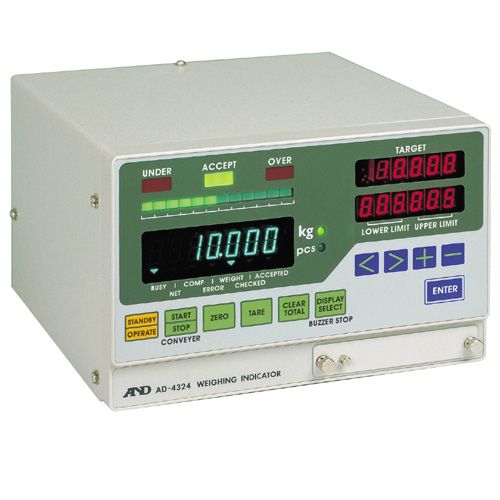

AD-4324 제품 소개

-플랫폼 스케일과 간단하게 접속 :체크기능 강화로 간단하게 체크스케일에 구축가능 -주변기기의 제어 :릴레이 출력(옵션)으로 간단하게 롤러나 선별기의 제어가 가능 -A/D변환 및 표시 분해능 :변환속도 70회/초, 표시분해능 1/10000 -표시부 :문자높이 13mm의 형광표시관 채용 -다양한 계량모드 :용도에 /다라 이동중계량, 정지 계량 등 6가지 계량모드 -판정 램프 :정량, 부족, 과량 상태에 따라 램프가 점등하고 한눈에 선별상태를 확인이 가능하고 부저에 의하여 상태를 통보 -콘트롤 I/O :운전/정지, 용기, 제로, 표시선택 등 외부에서 입력하고 정량, 부족, 과량, 에러 등을 출력 가능 -외형 사이즈 : 218(W)X135(H)X221(D)mm -컷팅 사이즈 : 219(W)X136(H)mm9가이드 별도부착) AD-4324 입력감도 0.6㎶ V/D이상 제로조정범위 0.35mV ~ 24mV 로드셀인가전압 DC12V ±5%, 280㎃ 리모트센싱기능부착, 350Ω 로드셀 8개까지 접속가능 온도계수 제로 ±(0.2㎶+% of Dead Load) / ℃ Typ. 스팬 ±0.0008%/℃ Typ. 비직선성 0.01% of F.S. 최대계측전압 36mV A/D변환방식 이중적분방식 내부분해능 96,000 MAX 최대표시분해능 16,000D 샘플링속도 70회/sec 표시부 •메인표시부   형광표시관 (코발트블루 : VFD)   7세그먼트 7자리, 문자높이 13mm     • 중량, 합계횟수, 정량횟수     기타살장용문자 설정표시부     LED(적색) 7세그먼트 6자리 x 2     • 기준값, 상한값, 하한값 판정표시부     LED(적색x2, 녹색x1)    • 부족, 정량, 과량 바-그래프     LED(녹색) 상태표시부     형광표시관 (코발트블루:VFD)    • ▼마크 7개 외부입출력부 콘트롤 I/0 - 선택     • 입력 6점 (무전원접점 또는 오픈콜렉터입력)     • 출력 7점 (오픈콜렉터) 표준시리얼 출력    • 20mA 커런트루프신호 (A&D 주변기기접속용) 전원 AC100/120/220V +10%, -15% (50/60Hz) 약20VA 사용온도 -5℃ ~ 40℃ 사용습도 85%RH이하 (단 결로가 없을 것) 외형사이즈 218(W) x 135(H) x 221(D)mm 옵션 OP-01 페러럴BCD출력(오픈콜렉터) OP-02 외부입출력(릴레이) OP-04 RS-232C입출력+커런트 루프출력 OP-05 인디게이터 스탠드 OP-06 판넬 가이드 OP-10 프린터 가이드(AD-8121용) (주의사항) OP-01,04중에 1개만 장착 가능

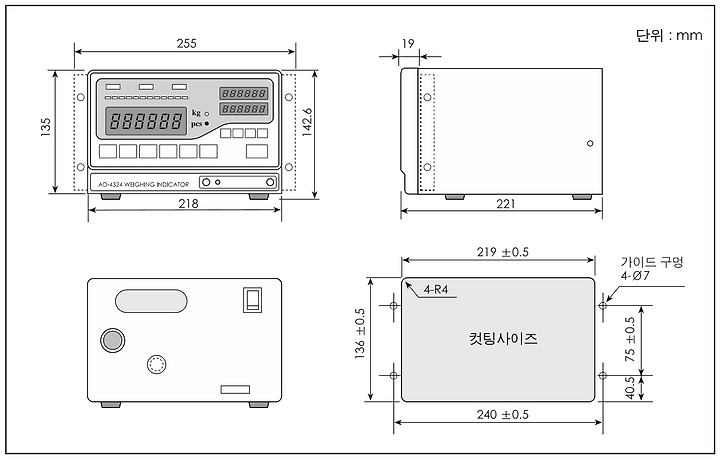

AD-4324W 제품 크기

자세한 문의는 네임카드를 통해 해주세요.

감사합니다.
