토요소키 TML : F Series (FXV,FYV,FBXV,FBYV,FCV,FBX,FBY,FLX,CCFXX,CCFYX)
/ STRESS CONCENTRATION MEASURMENT
안녕하세요, 카스스케일입니다.
토요소키 TML의 일반용 스틸 게이지 F시리즈를 소개합니다.
일반용 스틸 게이지 "F" Series는 수 미크론의 합금박을 이용한 스트레인 게이지로,
베이스에는 두께 약 0.03mm의 절연성이 높은 에폭시 수지를 사용하고 있습니다.
일반게이지외에 집중응력 측정용, 토크측정용 게이지등 특수한 게이지도 있습니다.
F Series | 대상 재료 | 금속, 유리, 세라믹 | 베이스 재료 | 에폭시 | 사용온도 범위 | -20~+80℃ | 저항소자 | Cu-Ni 박 | 온도보상 범위 | +10~+80℃ | 실온 Strain 한계 | 3% (30000*10-6) | 접착제 | CN, P-2, EB-2 | 실온 피로 한계 | 1*10-6 (±1500*10-6) |
|
F SERIES : STRESS CONCENTRATION MEASURMENT

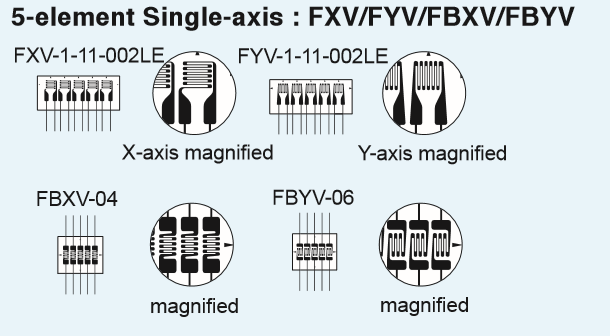

5-element Single-axis : FXV/FYV/FBXV/FBYV

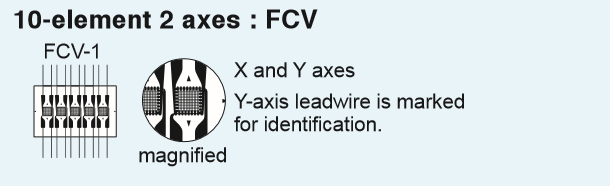

10-element 2 axes : FCV

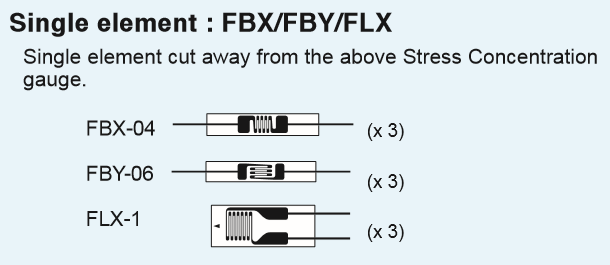

Single element : FBX/ FBY/ FLX

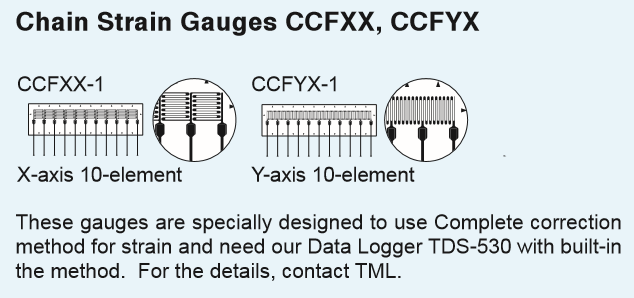

Chain Strain Gauges CCFXX, CCFYX
F Series : STRESS CONCENTRATION MEASURMENT | ) --> | 형명 | 게이지(mm) | 베이스(mm) | 저항(ohm) | 길이 | 폭 | 길이 | 폭 | 5-element Single-axis : FXV/FYV/FBXV/FBYV | FXV-1-002LE | 1 | 1.3 | 5.0 | 12.0 | 120 | FYV-1-002LE | 1 | 1.4 | 5.0 | 12.0 | 120 | ▲Gauge pitch 2mm | FBXV-04-005LE | 0.4 | 1.3 | 5.4 | 7.4 | 120 | FBYV-04-005LE | 0.6 | 0.8 | 5.3 | 7.0 | 120 | ▲Gauge pitch 1mm | 10-element 2 axes : FCV | FCV-1-005LE | 1 | 1.4 | 7.5 | 12.0 | 120 | ▲Gauge pitch 2mm | Single element : FBX/ FBY/ FLX | FBX-04-005LE | 0.4 | 1.3 | 5.4 | 1.0 | 120 | FBY-06-005LE | 0.6 | 0.8 | 5.3 | 1.0 | 120 | FLX-1-002LE | 1 | 1.3 | 5.0 | 2.0 | 120 | Chain Strain Gauges CCFXX, CCFYX | CCFXX-1-002LE | 1 | 1.5 | 16.4 | 4.5 | 120 | CCFYX-1-002LE | 1 | 1.5 | 16.4 | 4.5 | 120 | ▲Gauge pitch 1.5mm | -002LE: Polyimide sheathed gauge lead of 2-cm pre-attached -005LE: Polyimide sheathed gauge lead of 5-cm pre-attached |
|
토요소키 TML의 일반형 스틸게이지인 F Series에 대한 문의사항은
아래 연락처로 연락주시면 친절히 상담해드리겠습니다.
네임카드를 클릭하시면 카스스케일 홈페이지로 이동합니다.
감사합니다.
