안녕하세요. 카스스케일입니다.

토요소키 TML 의 볼트용 게이지 BTM Series를 소개해드리겠습니다.

​

​

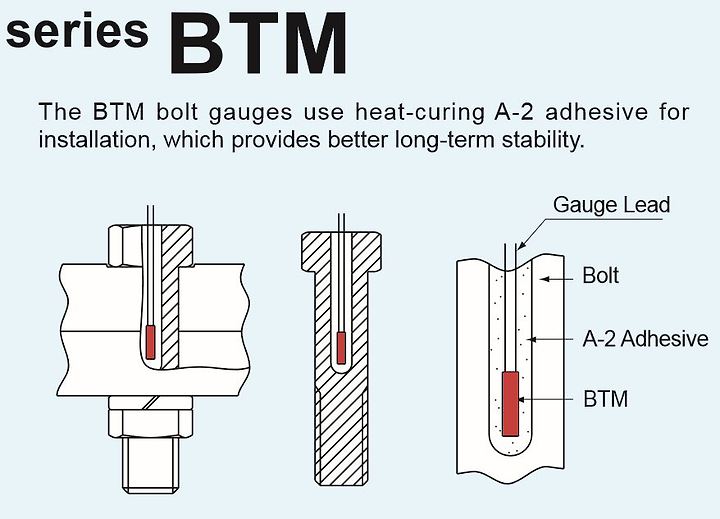

​볼트용 게이지 BTM Series는 볼트의 중심부에 2mm의 구멍을 내어,

삽입해서 A-2 접착제로 고정함에 따라,

간단하게 볼트의 축 스트레인 측정을 할 수 있습니다.

주로 볼트의 표면에 게이지를 설치할 수 없는 경우에

간이적 방법으로 이용합니다.

​

​

제품명 : BTM Type

용도 : 볼트용 스트레인게이지

제품 정보 :

BTM Series
주된 대상 재료	볼트, M10 이상	베이스 재료	특수플라스틱
사용온도 범위	-10~+80℃	저항소자	Cu-Ni 박
온도보상범위	-	실온에 있어서의 Strain 한계	0.50% (5000*10-6)
주된 적용 접착제	A-2	실온에 있어서의 피로한계	-

BTM Series

BTM Series

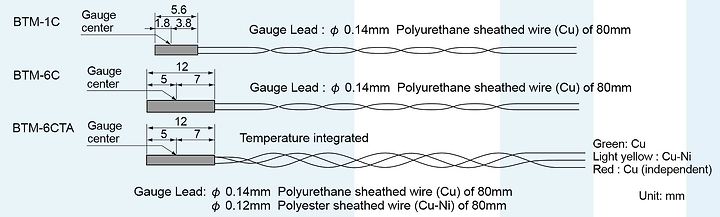

형명	게이지길이 (mm)	게이지 폭 (mm)	베이스길이 (mm)	베이스 폭 (mm)	저항치 (ohm)
BTM-1C Hole drilled :⏀1.6mm	1	0.7	5.6	1.4	120
BTM-6C Hole drilled :⏀2.0mm	6	1.0	12.0	1.7	120
BTM-6CTA Hole drilled :⏀2.0mm	6	1.0	12.0	1.7	) -->120

​

​

​

​토요소키 TML의 볼트형 게이지 BTM Series에 대한 문의사항은

아래의 연락처로 연락주시면 친절히 상담해드리겠습니다.
